  4. 配筋検査とは|検査項目のチェックリスト・写真撮影のポイントを徹底解説
配筋検査

配筋検査とは|検査項目のチェックリスト・写真撮影のポイントを徹底解説

公開日:
更新日:
現場管理
工事写真 工事黒板 配筋検査

配筋検査とは、建物の強度に関わる骨組みの検査のことです。工事を担当する会社や第三者検査機関がさまざまな項目の検査を行い、事前に鉄筋の不具合を見つけます。この記事では、配筋検査の概要や検査のチェック項目、タイミングなどを解説します。撮影のポイントも解説しているため、ぜひ参考にしてください。

事務所に戻ってから工事写真のデータ整理と写真台帳の作成が必要で業務負荷が大きい、などを解決する「ANDPAD写真管理・黒板機能」について下記で詳しくご紹介しています。

関連記事:工事写真アプリならANDPAD(アンドパッド)|工事写真の撮影から整理、写真台帳作成までを効率化

黒板写真&写真台帳作成の効率化【ANDPAD活用方法】

現場での撮影や写真台帳作成でお悩みの方向けに、黒板写真&写真台帳作成にフォーカスした業務効率化につながるANDPADの活用方法をご紹介しています。

資料をメールで受け取る

配筋検査とは

配筋検査とは

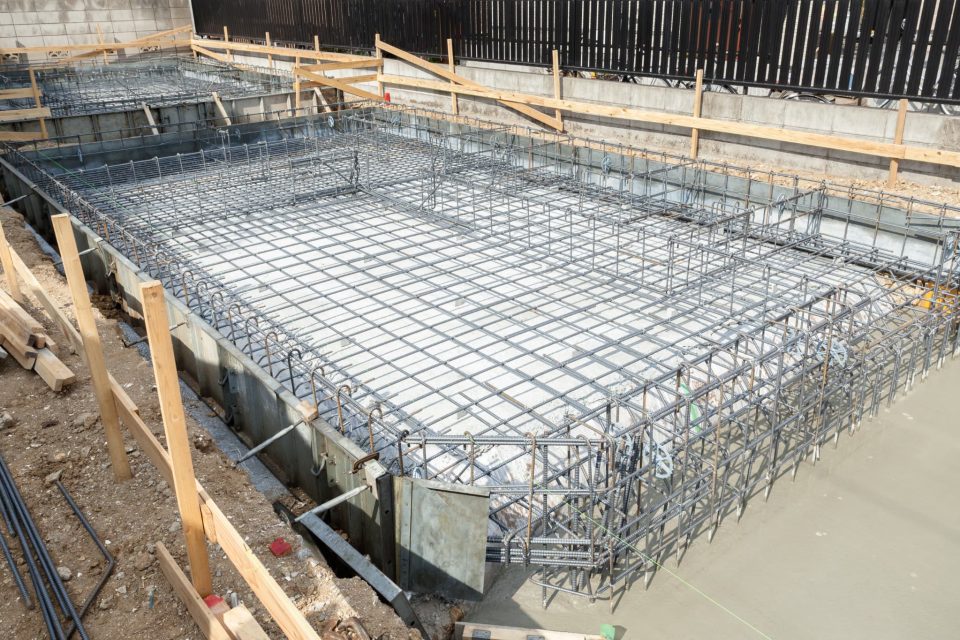

配筋検査とは、鉄筋の配置を確認する検査のことです。別名で鉄筋検査とも呼ばれており、工事を担当する会社や第三者検査機関が、鉄筋の本数やずれなどの確認をします。配筋とは、鉄筋を組み合わせた建物の骨組みを指します。配筋の配置は、建物の強度や品質に関係するため重要です。
